Descripción
Especificaciones generales
-

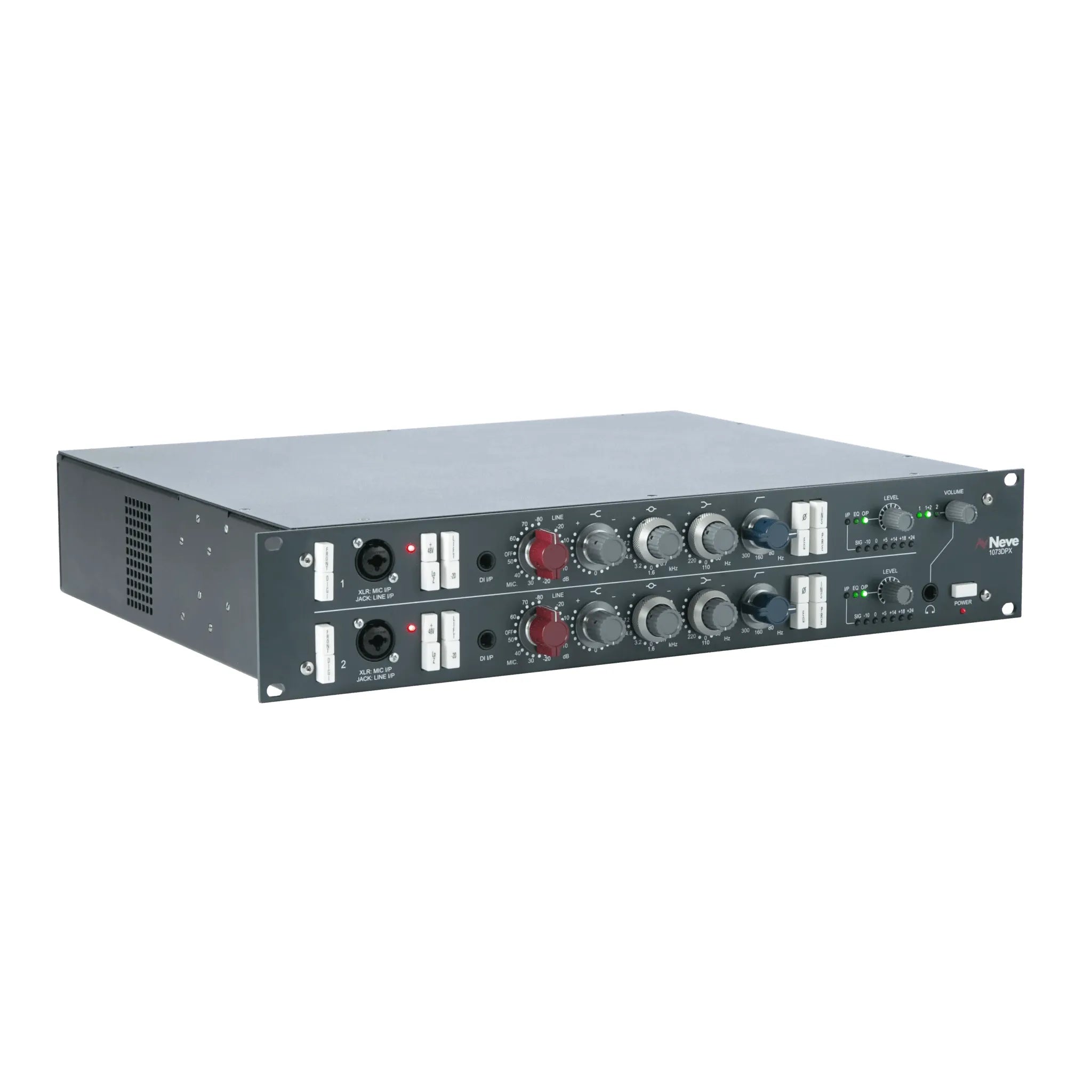

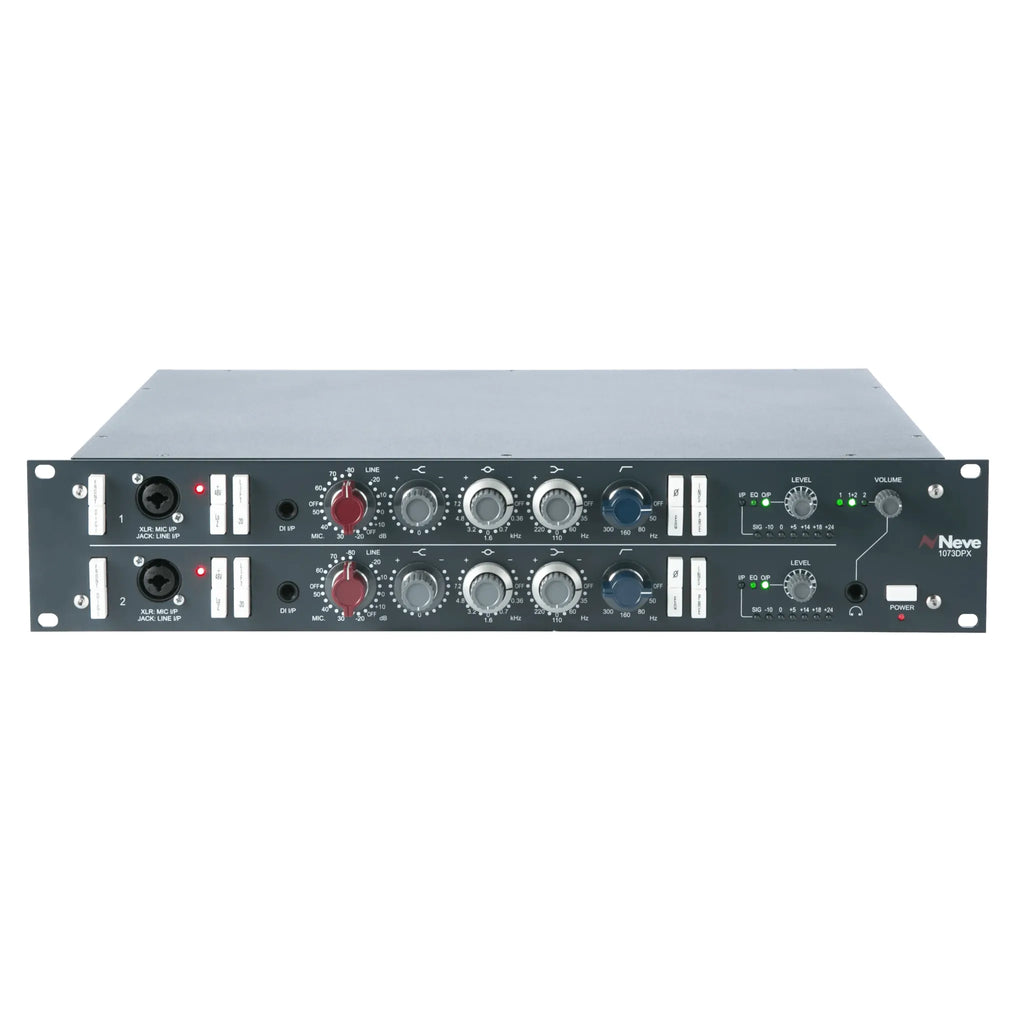

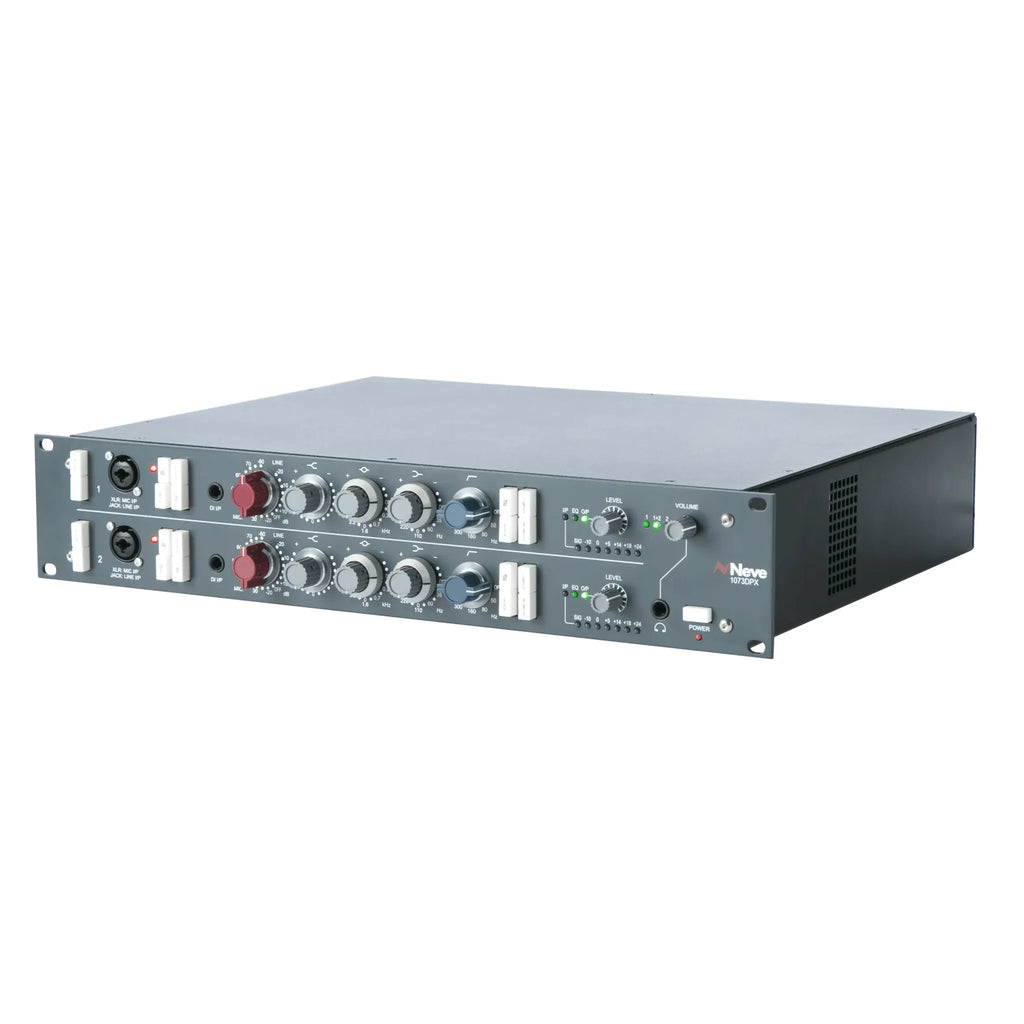

2 circuitos de preamplificador/ecualizador de micrófono acoplados por transformador 1073®
originales e independientes , en un solo gabinete para montaje en rack de 19″ de 2 U - En cada etapa de entrada y salida se utilizan transformadores exclusivos Neve ® Marinair ® .
- Conexiones convenientes para entradas de micrófono, línea y DI en la parte frontal de la unidad, con conexiones de entrada de micrófono/línea conmutables en la parte posterior de la unidad
- Alimentación fantasma de +48 V conmutable, impedancia alta/baja, atenuador de -20 dB y elevación de tierra DI en la etapa de entrada
- Fase conmutable y entrada/salida de ecualizador
-
La función de inserción de envío y retorno permite conectar fácilmente equipos externos a la cadena de audio 1073DPX, como limitadores/compresores mono/estéreo;
- Envío/retorno de inserción previo al ecualizador: hay disponible un envío de nivel de línea desde la etapa de salida del preamplificador de micrófono y un retorno justo antes de la etapa de ecualización.
- Envío/retorno de inserción posterior al ecualizador: hay disponible un envío de nivel de línea desde la etapa posterior al ecualizador y un retorno justo antes de la etapa de salida principal
- Controles de nivel de salida de canal independientes
- Medidores de nivel de señal LED de 7 etapas para cada canal: pueden mostrar el nivel de la etapa de entrada de micrófono/línea/DI, el nivel de la etapa de ecualización o el nivel de la etapa de salida hasta +24 dB
- Salida de auriculares con control de volumen ajustable que permite escuchar el canal 1, el canal 2 o ambos canales combinados
- Fuente de alimentación externa multivoltaje
- Alimentación: 48 V CC, 480 mA ±20 mA, excepto módulo digital. Tierra negativa
Especificación del preamplificador
- Entrada de micrófono: Ganancia de +80 dB a +20 dB en pasos de 5 dB.
- Entrada de línea: Impedancia de entrada 10 kΩ, ganancia +20 dB a -10 dB en pasos de 5 dB
- Entrada DI: Impedancia de entrada 10 M ohmios (PAD desactivado) / 10 K ohmios (PAD activado) Ganancia de +80 dB a +20 dB en pasos de 5 dB.
Especificación de ecualizador
- Alta frecuencia: shelving de frecuencia fija suave de +/-16dB a 12 kHz
- Baja frecuencia: shelving suave de +/-16dB con frecuencias seleccionables de 35Hz, 60Hz, 110Hz y 220Hz
- Frecuencia media: pico suave de +/-18 dB, 'Q' fijo con frecuencias centrales seleccionables de 0,36 kHz, 0,7 kHz, 1,6 kHz, 3,2 kHz, 4,8 kHz y 7,2 kHz
- Filtro de paso alto: pendiente de 18 dB por octava, conmutable entre 50 Hz, 80 Hz, 160 Hz y 300 Hz
Rendimiento de audio
- Salida: La salida máxima es >+26dBu a 600Ω, balanceada por transformador y sin conexión a tierra. – Impedancia de salida 75Ω a 1 kHz
- Distorsión: No más del 0,07 % de 50 Hz a 10 kHz a una salida de +20 dBu (ancho de banda de 80 kHz) en 600 Ω.
- Respuesta de frecuencia: ±0,5 dB de 20 Hz a 20 kHz, -3 dB a 40 kHz. Salida de ecualización.
- Ruido: -82dBu en todas las configuraciones de ganancia de línea (ancho de banda de 22 Hz a 22 kHz)
- EIN: Mejor que -125dBu @ 60dB de ganancia.
Dimensiones
- Ancho: 480 mm (19 pulgadas)
- Altura: 88 mm (3,5 pulgadas)
- Profundidad: 356 mm (14 pulgadas)
- Peso aproximado: 10 kg (22 libras)
