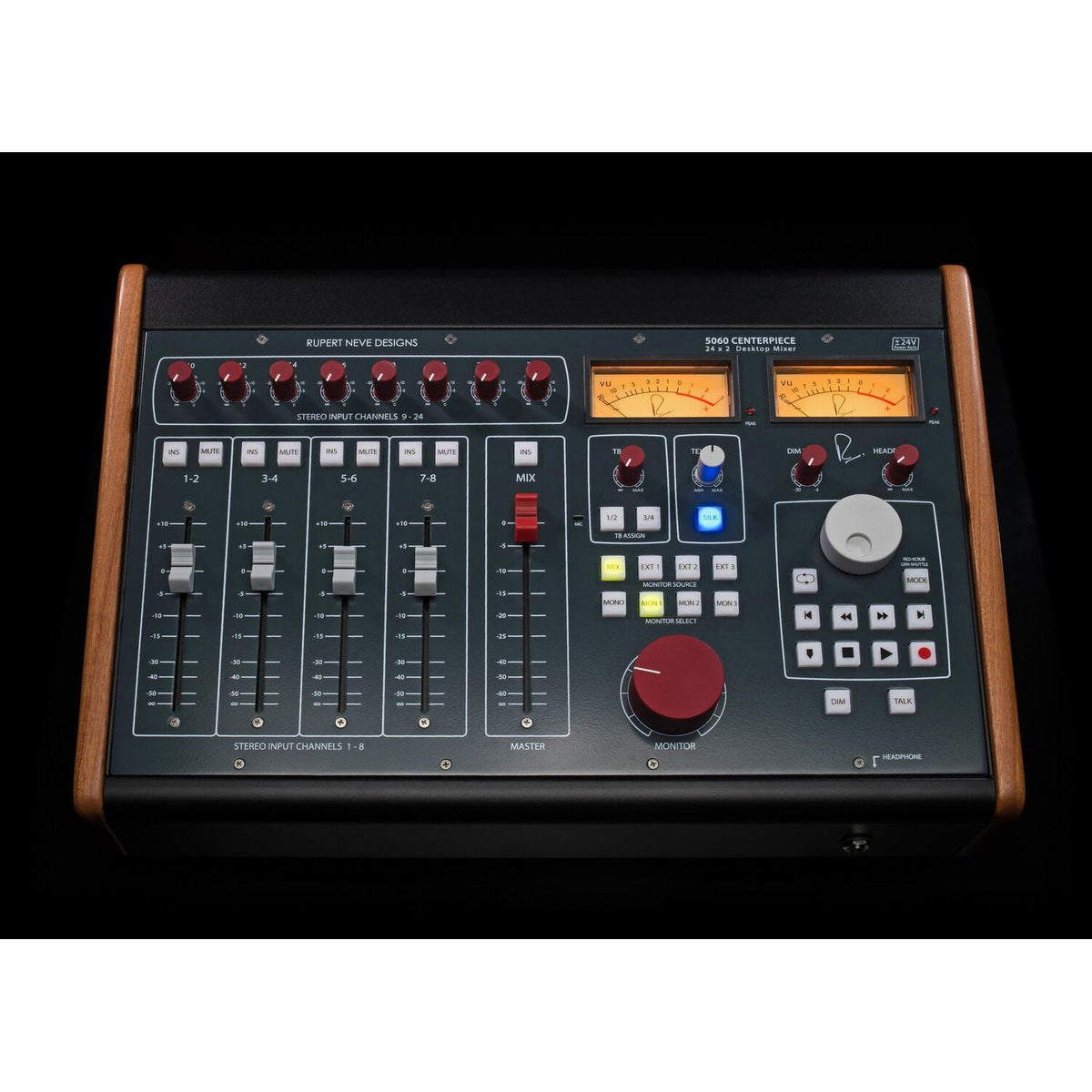

Descripción

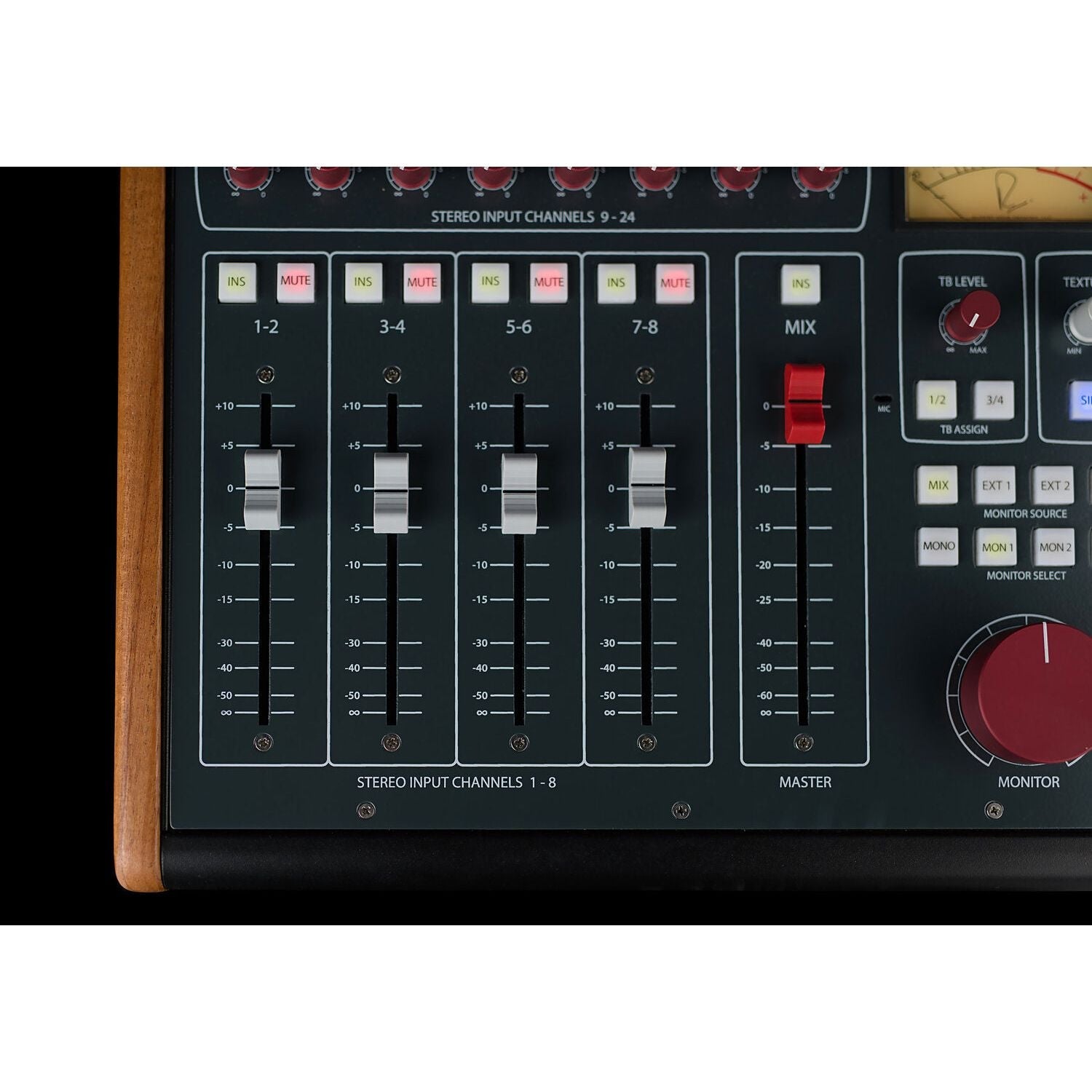

Canales de entrada estéreo 1-8
Un fader profesional de 100 mm determina el nivel de los canales de entrada estéreo 1-8, con hasta +10 dB de ganancia de línea adicional. Los canales 1-8 pueden ser estéreo o mono con panoramización central (mediante conmutadores en el panel posterior), y disponen de conmutadores de silencio e inserciones. El envío de inserción de los canales 1-2, y 3-4 tiene asignación opcional de talkback para su uso cuando se alimentan los canales 1-8 a través del 5060 a sistemas de cue multicanal. Los envíos de inserción de los canales 1-8 también pueden utilizarse como envío prefader a un grabador multipista.

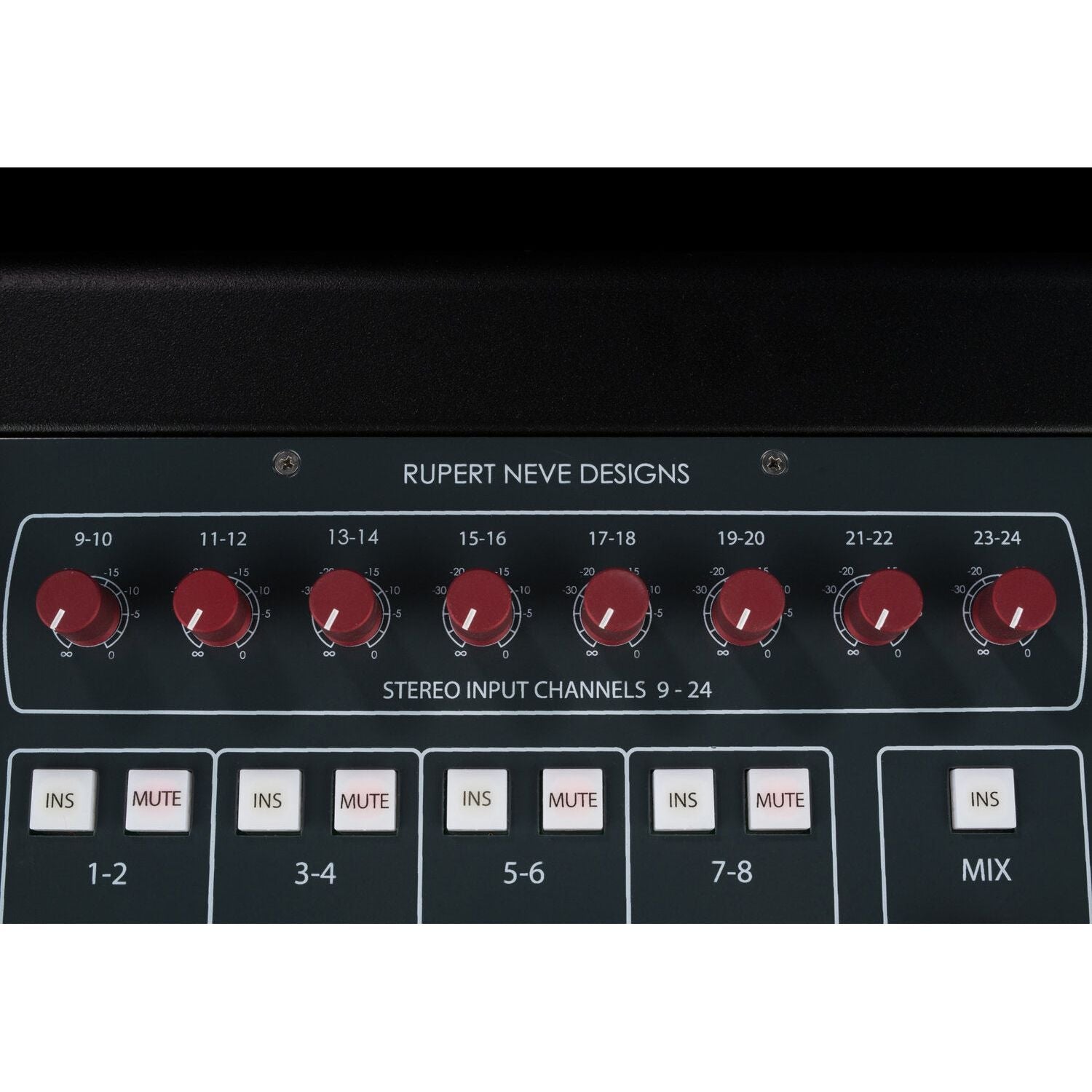

Entradas estéreo Canales 9-24
Ocho entradas estéreo activas con faders giratorios para entradas de plica y auxiliares.
Master del bus estéreo
Un fader estéreo de 100 mm proporciona control de nivel para el bus estéreo master, con salida tanto a la señal de monitorización del bus estéreo como a la salida master estéreo. Para añadir compresión y EQ al bus de mezcla, también hay una inserción acoplada por transformador que se activa mediante el conmutador Insert.

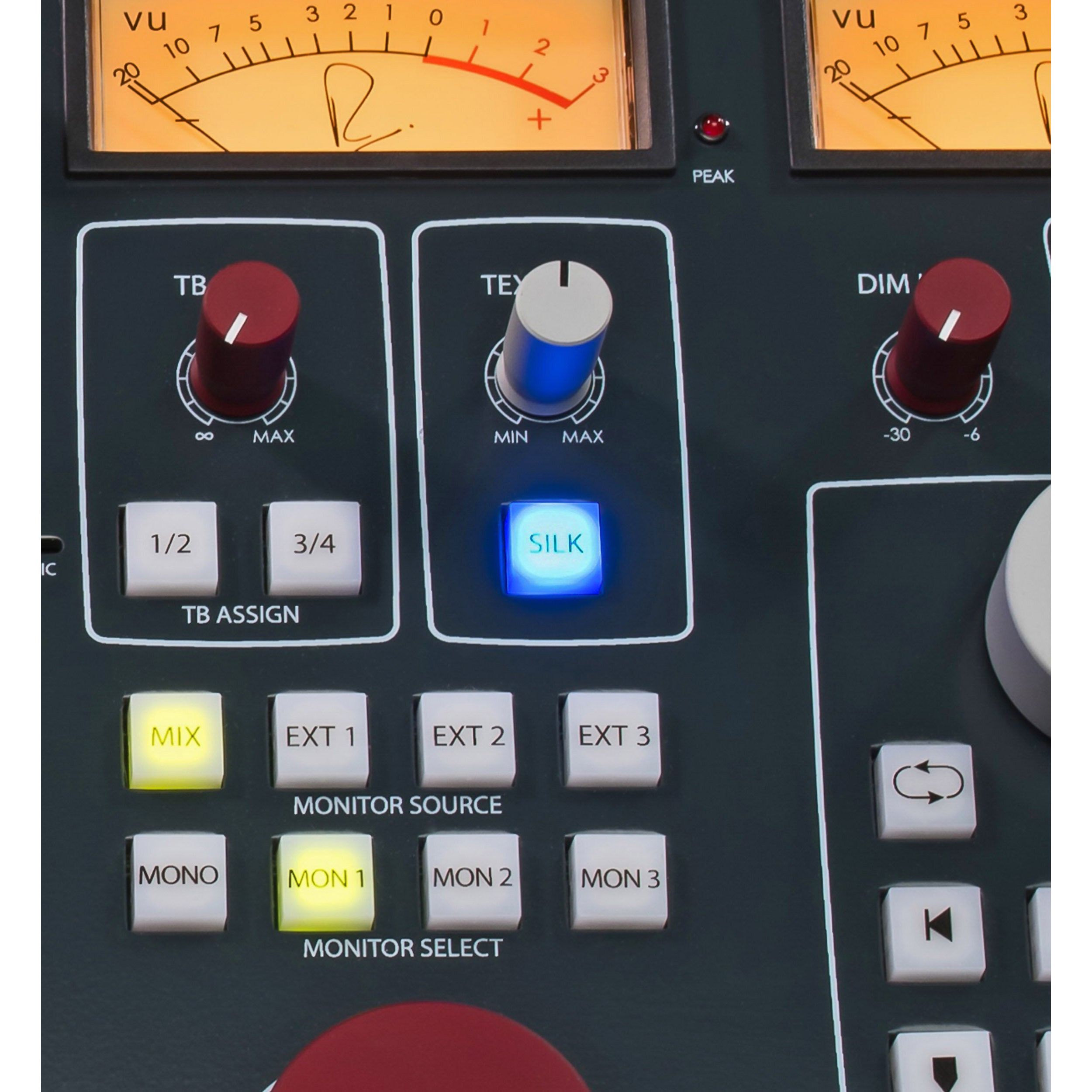

Texture & Silk Red / Blue
Los controles de textura continuamente variables con los modos Silk Red y Silk Blue permiten al ingeniero ajustar con precisión la relación armónica y la tonalidad de las salidas del 5060 - o dejar cada mezcla prístina y sin colorear. El modo Silk Red acentúa la saturación del transformador en las frecuencias altas y medias-altas para añadir "chispa" a la mezcla, mientras que Silk Blue acentúa la saturación de las frecuencias bajas y medias-bajas para añadir grosor y densidad - especialmente útil para mezclas secas y algo anémicas.
Talkback
El micrófono Talkback incluido se activa pulsando el interruptor Talkback. El Talkback tiene control de nivel, una salida directa y asignación a los envíos de inserción 1-2 y 3-4. Cuando se pulsa el conmutador Talkback, los niveles de salida de los altavoces se reducen según el ajuste del control Dim. También se puede conectar un mando a distancia para talkback en la entrada de ¼" de la parte posterior del 5060.
Controles de transporte
Las funciones de transporte estándar de los DAW, como reproducción, parada, grabación, avance rápido, rebobinado, bucle, lanzadera / jog y colocación de marcadores, se controlan a través de la interconexión MIDI o USB.
Fuente de monitorización
Selecciona la fuente de monitorización entre el bus estéreo y las tres entradas de monitorización externas.
Monitor Select
Selecciona qué salida de altavoz está activa. Manteniendo pulsado el botón Mon 3, las salidas Mon 3 se "engancharán", permitiendo utilizar tanto Mon 1 como 2 con subwoofers o altavoces en la sala de corte.
Amplificador de auriculares
Amplificador de auriculares de referencia de clase A con control de nivel de auriculares. La señal de los auriculares sigue la selección del selector de monitorización.
Nivel de monitor
Un atenuador de precisión de 21 pasos proporciona un seguimiento estéreo izquierdo/derecho de gran precisión, una repetibilidad perfecta y determina el nivel de la salida de monitor.
Medidores
Los medidores VU muestran el nivel de señal RMS de la fuente de monitorización seleccionada, y el indicador de pico se ilumina en rojo cuando se ha superado el umbral de pico.
Dim
Activado cuando se pulsa el interruptor Dim o Talkback, Dim reduce el volumen del monitor entre -6dB y -30dB.
NIVEL DE ENTRADA MÁX
Canales 1 - 8, fader a 0dB: superior a +26 dBu
Canales 9 - 24, ajuste de nivel a 0dB: superior a +22 dBu
SALIDAS ESTÉREO
A menos que se especifique lo contrario, la frecuencia es de 1 kHz.
NIVEL DE SALIDA MÁX
Cualquier combinación de entradas: superior a +27 dBu
THD+N
Channels 1 - 8, fader at unity, BW <10 Hz – 80 kHz
+20 dBu, 20 Hz: 0.03%
+20 dBu, 2 kHz: 0.003%
+20 dBu, 20 kHz: 0.02%
Channels 9 - 24, trim at unity, BW <10 Hz - 80 kHz
+20 dBu, 20 Hz: 0.03%
+20 dBu, 2 kHz: 0.004%
+20 dBu, 20 kHz: 0.02%
RUIDO (BW 22 Hz - 22 kHz)
Canales 1 - 24 en la unidad: Mejor que -90 dBV
Canales 9 - 24 en unidad, 1-8 silenciados: Mejor que -100 dBV
X-TALK
Canal a canal: mejor que 60 dB
CMRR
Entrada de 1 kHz al canal 1, fader de 0 dBu en la unidad: -70 dBu
RESPUESTA DE FRECUENCIA
10 Hz a 120 kHz: +/- 0,25 dB
IMD
+4 dBu, CCIF/DFD: Mejor que 0,0008%.
AZUL SEDA / ROJO SEDA (Control de textura al máximo)
DISTORCIÓN
+20 dBu en, 20 Hz: Hasta un 5%
+20 dBu en, 200 Hz: Hasta 0,2%.
SALIDAS DE MONITOR
NIVEL DE SALIDA MÁX
1 kHz: +25 dBu
THD+N
+20 dBu, 20 Hz: Mejor que 0,03%
+20 dBu, 2 kHz: Mejor que 0,02%
+20 dBu, 20 kHz: Mejor que 0,02%
CARGA MÍNIMA
Salidas de monitor y línea: 3K Ohmios
SALIDA DE AURICULARES
NIVEL DE SALIDA MÁX
Superior a +20 dBu, sin carga
THD+N
2 kHz en 68 ohmios, 16 dBu de salida: Mejor que 0,02%
RUIDO
De 22 Hz - 22 kHz: Mejor que -85 dBV
CARGA MÍNIMA (salida de auriculares)
Se recomiendan 16 Ohmios
LEDs PEAK
Umbral de activación: +22 dBu
CONSUMO DE ENERGÍA
Red de CA, 100 VCA a 240 VCA, 50/60 Hz: 110 vatios máx.
Fusibles: no accesibles al usuario, internos en las fuentes de alimentación
DIMENSIONES
18,5″ ancho x 12,5″ fondo x 5,75″ alto en la parte trasera (3,5″ en la parte delantera)
PESO
22lbs
RANGO DE TEMPERATURA DE FUNCIONAMIENTO: 0 a 35 grados C
RANGO DE TEMPERATURA DE ALMACENAMIENTO: -10 a 50 grados C
RANGO DE HUMEDAD DE FUNCIONAMIENTO: 10% a 95% sin condensación
