Transformadores imitando cinta
A diferencia de las emulaciones digitales, el circuito controlador “True Tape” funciona alimentando un transformador entre etapas diseñado a medida que actúa como un “cabezal de grabación”, que a su vez está acoplado a un amplificador de reproducción correctamente ecualizado. A medida que aumenta el voltaje en el “cabezal de grabación”, aumenta la saturación y un circuito de clip suave se activa en niveles más altos para redondear los picos transitorios. El sonido del circuito de cinta se puede modificar aún más con modos seleccionables de 15/30 IPS y un control de mezcla pre/post-cinta.
¿Qué es la seda?
Además del circuito de cinta, el control de textura continuamente variable con los modos Silk Red y Silk Blue proporciona un nivel completamente diferente de control sobre la densidad armónica y la tonalidad de sus pistas y mezclas. El modo Silk Red acentúa la saturación del transformador en las frecuencias altas y medias altas para amplificar los vibrantes armónicos de rango medio asociados con el equipo antiguo de Rupert, mientras que Silk Blue acentúa la saturación de los bajos y medios bajos para agregar espesor y peso a cualquier fuente, lo que es especialmente útil. para pistas o mezclas de “sonido fino”. A diferencia del EQ, estos controles de Seda y Textura saturan los transformadores de salida y agregan armónicos altamente musicales al material fuente de acuerdo con la cantidad de Textura aplicada.
Conduce el 542 con fuerza, elige tu sabor Silk y gira la perilla Texture para obtener un ambiente rico, saturado y vintage, o desactiva Silk por completo para obtener un efecto de cinta de alta fidelidad más purista. La decisión es tuya.

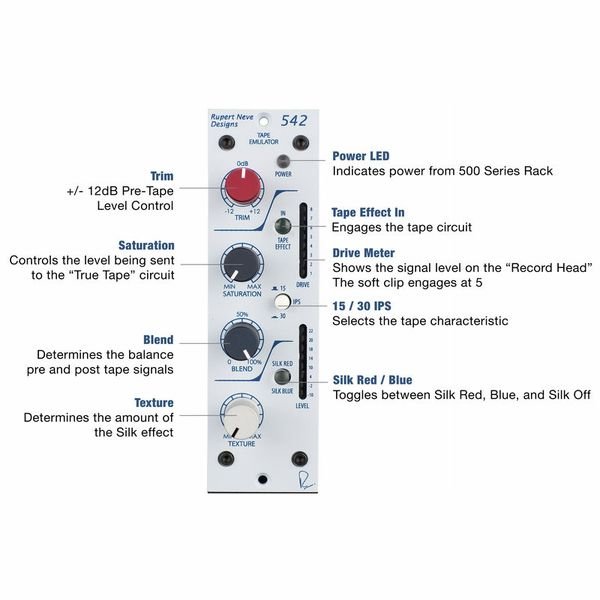

TAPE IN
Envía la señal a través del circuito “True Tape”, que se ve afectado por los controles de saturación, mezcla y 15/30 IPS.
TRIM
Proporciona un ajuste de +/– 12 dB de nivel en los niveles de señal entrante, antes del circuito de cinta.
SATURACIÓN
Controla el nivel de la señal que se envía al circuito del “cabezal de cinta”. A medida que aumenta el nivel de saturación, el nivel en el cabezal de “grabación” aumenta y la ganancia de reproducción se reduce para que el nivel general de la señal de salida permanezca más o menos constante. En una grabadora de cinta real, ajustaría los controles de ganancia de grabación y reproducción por separado; sin embargo, en el 542 los controles de ganancia de grabación y reproducción están acoplados de modo que el nivel general de la señal sólo varía a medida que cambia el nivel de saturación de la “cinta”. A medida que se acerque al ajuste máximo de saturación, el nivel de la señal de salida disminuirá debido al efecto de la saturación extrema y el clip suave.
Además, para compensar la pérdida de bajas frecuencias en niveles bajos del “cabezal de grabación”, la perilla de saturación también controla un circuito de compensación de bajas frecuencias que aumenta más las frecuencias bajas en niveles bajos de saturación y disminuye gradualmente en niveles más altos. Esta función puede ser útil en muchas fuentes como el bajo y el bombo para encontrar el equilibrio entre unos graves limpios y potenciados (saturación baja) y unos graves más densos y saturados (saturación alta).
15/30 IPS
Selecciona la característica de preénfasis/desénfasis, grabación/reproducción de cinta. El modo 15IPS tiene un importante "golpe en la cabeza" en las frecuencias bajas centrado alrededor de 60 Hz, así como un balanceo más pronunciado en las frecuencias altas. El modo 30 IPS es generalmente una respuesta más plana en la gama alta con un "golpe en la cabeza" de alrededor de 120 Hz.
BLEND
Controla la mezcla de señales previas y posteriores a la cinta. Esto permite al ingeniero marcar una cantidad sutil del efecto de cinta, para controlar mejor la cantidad de saturación, tono y recorte suave en la señal posterior a la mezcla. A medida que la señal se satura más, reducir la mezcla puede ser una excelente manera de impartir la sensación de una cinta, manteniendo al mismo tiempo un nivel similar de detalle y transparencia. NOTA: El control de mezcla no afecta los controles de Seda y Textura, ya que ese circuito está ubicado en la salida física de la unidad.
CLIP SUAVE
Un clip suave se activa en el circuito “True Tape” cuando el medidor de unidad llega a 5 (primer LED amarillo) y se vuelve más evidente en niveles más altos. El clip suave se puede utilizar como una forma de controlar material demasiado transitorio, como la batería, y se puede controlar aún más mediante el control de mezcla.
SEDA / TEXTURA
Al presionar el botón Seda se activa el circuito Rojo Seda, y al presionarlo por segunda vez se introduce el circuito Azul Seda. Silk reduce la retroalimentación negativa en el transformador de salida, agregando contenido armónico deseable a medida que aumenta la textura. El modo Silk Blue presenta más saturación en los medios bajos y medios bajos, mientras que Silk Red acentúa la saturación en los medios altos y altos.
MEDIDORES DE NIVEL/DRIVE
Dos medidores de gráfico de barras LED de ocho segmentos están instalados en el 542 para nivel de salida y medición de drive. El medidor de nivel muestra el nivel de salida del 542 antes del circuito Silk, y el medidor de unidad refleja el nivel en el “cabezal de grabación” cuando el efecto de cinta está activado. El circuito de clip suave está presente en niveles Drive superiores a 5.
RUIDO DEL AMPLIFICADOR DE LÍNEA
Mediciones con el circuito de cinta desconectado. Medido en la salida principal, no ponderado, 20 Hz - 22 kHz, entrada terminada en 40 ohmios.
Ganancia unitaria: mejor que -100 dBV
RESPUESTA DE FRECUENCIA
Medida a +10 dBu, ajuste a la unidad.
Salida principal: +/- 0,25 dB de 5 Hz a 60 kHz, -2 dB a 120 kHz
NIVEL MÁXIMO DE SALIDA
23,25 dBu
DISTORSIÓN ARMÓNICA TOTAL Y RUIDO
a 1 kHz, nivel de salida de +20 dBu: Mejor que 0,002 %
a 20 Hz, nivel de salida de +20 dBu: 0,07 % típico (segundo y tercer armónico)
ESPECIFICACIONES DE TAPE FX
RUIDO
Medido en la salida principal, no ponderado, 20 Hz - 22 kHz, entrada terminada en 40 ohmios.
Saturación @ mínimo: Mejor que -100 dBu
Saturación @ máximo: Mejor que -100 dBu
RESPUESTA DE FRECUENCIA
15 IPS, Entrada @ -0 dBu: -3 dBu @ 28 kHz
Saturación @ mínimo: 0 dBu @ 10 Hz
+5 dBu Pico @ 60 Hz Saturación @ máximo: -3 dBu @ 20 kHz
-3 dBu @ 12,5 Hz
+ Pico de 2,4 dBu a 60 Hz
30 IPS, entrada a -0 dBu: -3 dBu a 120 kHz
Saturación al mínimo: -3 dBu a 10 Hz, +3,15 dBu pico a 125 Hz
Saturación al máximo: -3 dBu a 100 kHz
-3 dBu a 12,5 Hz
+ Pico de 1,3 dBu a 110 Hz
DISTORSIÓN ARMÓNICA TOTAL Y RUIDO
15 IPS
Entrada a -0 dBu: 0,4% a 3 kHz a 1% a 175 Hz típico Saturación al mínimo: Más del 1% por debajo de 175 Hz típico
Saturación al máximo: 1% a 6 kHz típico, 0,3% @ 1 kHz a 3% @ 50 Hz típico
30 IPS
Entrada @ -0 dBu: 1% a 1 kHz típico
Saturación @ mínimo: 0,6% @ 400 Hz a 5% @ 20 Hz típico
Saturación @ máximo: 1,5% @ 20 kHz a 0,4% a 1 kHz típico, 0,4% a 1 kHz a 2% a 50 Hz típico
REQUISITOS DE ENERGÍA
Suministrado por el bastidor serie 500 con 110-125 mA a +/- 16 VCC
